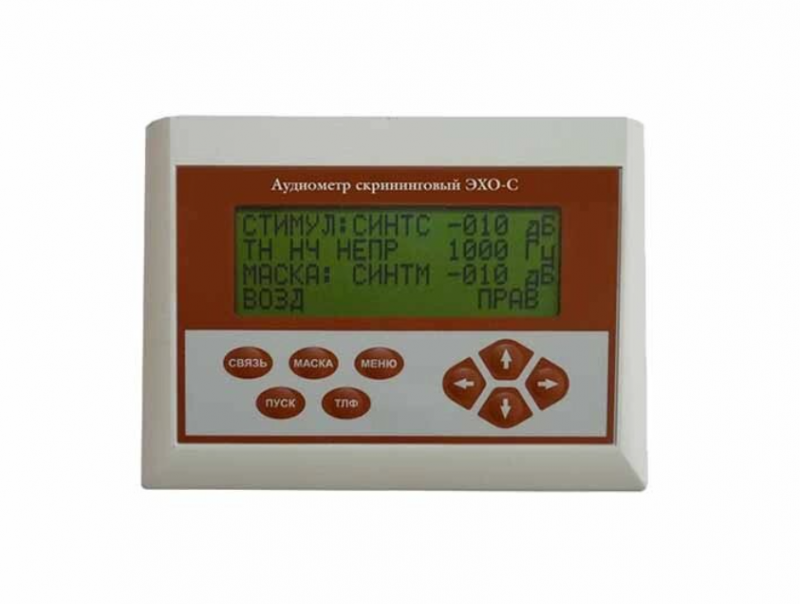

Скрининговый аудиометр ЭХО-С01

Назначение ЭХО-С01

Двухканальный портативный аудиометр воздушной проводимости с возможностью управления от внешнего ПК. Предназначен для диагностики слуха человека с использованием тональной аудиометрии, определения потери слуха путем измерения порогов слышимости по воздушному звукопроведению. Предусмотрена возможность маскирования неисследуемого уха, проведения исследования потери слуха в автоматическом режиме.



Описание ЭХО-С01

Двухканальный портативный аудиометр воздушной проводимости с возможностью управления от внешнего ПК. Предназначен для диагностики слуха человека с использованием тональной аудиометрии, определения потери слуха путем измерения порогов слышимости по воздушному звукопроведению. Предусмотрена возможность маскирования неисследуемого уха, проведения исследования потери слуха в автоматическом режиме. Аудиометр ЭХО-С01 соответствует типу 4 по ГОСТ27072-86, МЭК 60645.

Отличительные особенности ЭХО-С01:

• Диапазон частот 125 Гц – 8 кГц;
• 11 тестовых частот для низкочастотного диапазона;
• Два шага изменения интенсивности;
• Три режима подачи тестового и маскирующего сигналов;
• Четыре типа тестового и маскирующего сигналов;
• Моноуральная и бинауральная подача тестовых сигналов;
• Независимая и одновременная (синхронная) подача тестового и маскирующего сигналов;
• Прямая и инверсная подача тестового и маскирующего сигналов;
• Режим автоматического обследования;
• Возможность установки пользовательского набора тестовых частот;
• Широкий набор надпороговх тестов: альтернация, Фаулера, ИМПИ, Кархарта;
• Возможность проведения речевой аудиометрии;
• Полное управление работой аудиометра от ПК в реальном времени;
• Передача измеренных данных в ПК в реальном времени;
• Индикатор входных сигналов;
• Акустическая двухсторонняя связь врача с пациентом;
• Регулировка громкости связи врача с пациентом;
• Малые габариты и вес аудиометра.



Технические параметры аудиометра ЭХО-С01:

Аудиометр работает от внешнего источника питания напряжением 6 В c максимальным током не менее 300 мA. Питание внешнего источника осуществляется от сети переменного тока напряжением 220 В частотой 50 Гц.
Потребляемая аудиометром мощность – не более 10 В·А.
Габаритные размеры аудиометра – 250х150х50 мм.
Масса аудиометра – не более 0,5 кг.

Аудиометр ЭХО-С01 имеет следующие типы звукопроведений:

— воздушное.

Аудиометр ЭХО-С01 имеет следующие тестовые частоты для воздушной проводимости:

— низкочастотный диапазон: 125, 250, 500, 750, 1000, 1500, 2000, 3000, 4000, 6000, 8000 Гц.

Допускаемая погрешность установки частоты – не более ± 1%.

Аудиометр ЭХО-С01 имеет следующие режимы работы:

• Непрерывный – длительность генерации тестового сигнала определяется врачом, включение и выключение сигнала ручное;
• Прерывистый – длительность генерации тестового сигнала (225 ± 35) мс, длительность паузы между сигналами (225 ± 35) мс, включение и выключение сигнала автоматическое.

Аудиометр ЭХО-С01 имеет следующие источники стимулов:

— синтезатор стимула.

Аудиометр ЭХО-С01 имеет следующие источники маскирующих сигналов:

— синтезатор маски.

Минимальный уровень прослушивания тестового тонального сигнала при воздушном и костном звукопроведении не более:

— минус 10 дБ.

Максимальный уровень прослушивания тестового тонального сигнала при воздушном звукопроведении:

— для низкочастотного диапазона не менее:

• 75 дБ при 125 Гц;
• 95 дБ при 250 Гц;
• 110 дБ в диапазоне от 500 до 4000 Гц;
• 105 дБ при 6000 Гц;
• 95 дБ при 8000 Гц.

Допускаемая погрешность установки уровня прослушивания тестового тонального сигнала не более:

— Для воздушного звукопроведения:

• ± 3 дБ в диапазоне от 125 до 4000 Гц;
• ± 5 дБ в диапазоне от 6000 до 8000 Гц.

Ступень регулировки уровня прослушивания тестовых сигналов: 5 дБ.

Синтезаторы стимула и маски формируют следующие сигналы:

• Тональный;
• Частотно-модулированный;
• Узкополосный шум;
• Белый шум.

Коэффициент гармоник тестового тонального сигнала в головных телефонах не более: для воздушного звукопроведения – 2,5%.
Частотно-модулированный сигнал имеет центральную частоту спектра, совпадающую с частотой тонального сигнала, девиация частоты: ± 5% от центра, модулирующий сигнал: гармонический с частотой 5 Гц ± 3%.
Узкополосный шум имеет центральную частоту спектра, совпадающую с частотой тонального сигнала, полоса частоты: ±13% от центра.
Белый шум имеет равномерную спектральную плотность в полосе частот от 125 до 8000 Гц с погрешностью ± 3 дБ.



Программное обеспечение «EchoDesktop».

Программа «EchoDesktop» предназначена для расширения функциональных возможностей аудиометров серии ЭХО в целях автоматизации проведения аудиометрических исследований во врачебной практике.
Программа позволяет осуществлять:

• Оперативное управление режимами работы аудиометром через графический интерфейс пользователя;
• Интерактивное построение графиков аудиограмм тональной и речевой аудиометрии;
• Печать результатов исследований на принтере;
• Сохранение результатов исследований в картотеку.

Программа функционирует на компьютере, к которому через COM порт подключён аудиометр серии ЭХО.

Минимальные требования к компьютеру:

• Операционная система – Windows XP, Windows 7;
• Графический экран с минимальным разрешением – 800 x 600;
• COM порт (или порт USB при использовании USB/СOM адаптера);
• Клавиатура;
• Манипулятор мышь.



Комплект поставки аудиометра ЭХО-С01.

• Аудиометр ЭХО-С01;
• Блок питания ТВ-233С;
• Телефоны аудиометрические низкочастотные;
• Кнопка реакции пациента;
• Соединительный кабель;
• Диск с ПО;
• Бланки аудиограмм;
• Руководство по эксплуатации;
• Методика поверки;
• Тара потребительская.

Телефоны мониторные и микрофон врача могут быть совмещены на одной гарнитуре.
