    рН-зонды

    По запросу

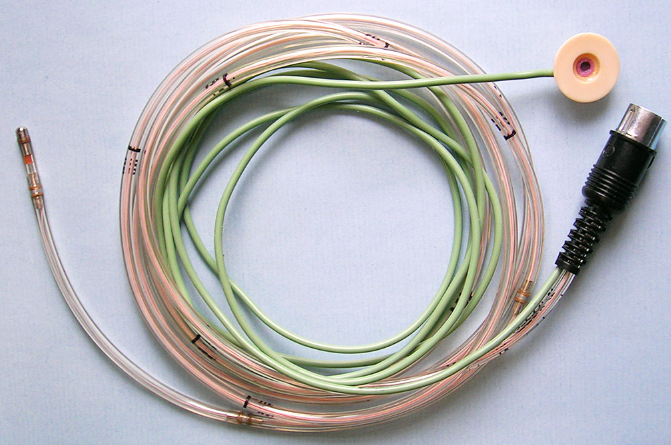

    Пероральный рН-зонд c накожным хлорсеребряным электродом сравнения и магнитофонным разъёмом

    рН-зонды предназначены для измерения активности ионов водорода (кислотности) в пищеводе, желудке и двенадцатиперстной кишке

    Измерение производится в единицах водородного показателя (pH) при помощи одного из выпускаемых НПП «Исток-Система» приборов ( «Гастроскан-5», «АГМ-03», «Гастроскан-24», «Гастроскан-ЭКГ», «Гастроскан-ГЭМ», «Гастроскан-ИАМ»). Диапазон измерения кислотности от 1,2 до 9,2 pH.

    рН-зонд состоит из:

    • Эластичной трубки с установленными на ней цилиндрическими измерительными сурьмяными электродами, это рабочая часть рН-зонда;
    • Накожного хлорсеребряного электрода сравнения, соединённого с электродным проводом;
    • Электродной пасты ПЭ-2;
    • Разъёма для подключения к регистрирующему блоку.

    По способу использования зонды подразделяются на:

    • Пероральные (табл. 1), вводятся в ЖКТ через рот и предназначены для кратковременного исследования кислотности;
    • Трансназальные (табл. 2), вводятся в ЖКТ через нос и предназначены для длительного мониторирования кислотности или импеданса;
    • Эндоскопические (табл. 3), вводятся в ЖКТ через инструментальный канал эндоскопа и предназначены для проведения пристеночной рН-метрии во время эндоскопического исследования.





    Таблица 1. Пероральные рН-зонды

    Вид
    исполнения    		 Возраст пациента
    , лет    		 Кол-во
    измер. электродов    		 Расст. между измерительными
    электродами, мм    		 Наружн. диаметр,
    мм, не более    		 Применение
    в приборах
    1-м и 2-м 2-м и 3-м

    Г3

    старше 15

    3

    120

    120

    4,2

    «Гастроскан-5»,

    «АГМ-03»

    Г3-Д1

    от 1 до 6

    3

    50

    50

    3,1

    Г3-Д2

    от 7 до 11

    3

    70

    70

    3,1

    Г3-Д3

    от 12 до 14

    3

    90

    90

    3,1

    Г3-Д4

    старше 14

    3

    110

    110

    3,1

    Г5

    старше 15

    5

    50

    120

    4,2

    Г5-Д1

    от 1 до 6

    5

    50

    50

    3,2

    Г5-Д2

    от 7 до 11

    5

    50

    70

    3,2

    Г5-Д3

    от 12 до 14

    5

    50

    90

    3,2

    Г5-Д4

    старше 14

    5

    50

    110

    3,2

    Примечание: Расстояние между 3-м и 4-м измерительными электродами рН-зондов Г5, Г5-Д1, Г5-Д2, Г5-Д3, Г5-Д4 составляет соответственно 120, 50, 70, 90 и 110 мм, между 4-м и 5-м – 50 мм. Нумерация электродов идёт от дистального конца рН-зонда.

    Таблица 2. Трансназальные рН-зонды

    Вид
    исполнения    		 Возрас
    пациента, лет    		 Кол-во
    измер. электродов    		 Расст. междуизмерительными
    электродами, мм    		 Наружн. диаметр,
    мм, не более    		 Применение
    в приборах
    1-м и 2-м 2-м и 3-м

    Г3-24

    старше 15

    3

    120

    120

    2,2

    «Гастроскан-24»,

    «Гастроскан-ГЭМ»,

    «Гастроскан-ИАМ»

    Г3-Д1-24

    от 1 до 6

    3

    50

    50

    2,2

    Г3-Д2-24

    от 7 до 11

    3

    70

    70

    2,2

    Г3-Д3-24

    от 12 до 14

    3

    90

    90

    2,2

    Г3-Д4-24

    старше 14

    3

    110

    110

    2,2

    Таблица 3. Эндоскопические рН-зонды

    Вид
    исполнения    		 Количество измерительных
    электродов    		 Наружный диаметр,
    мм, не более    		 Применение
    в приборах

    Г1-Э

    1

    2,4

    «АГМ-03»





    Базовый комплект поставки:

    1. Преобразователь первичный (рН-зонд).
    2. Паста электродная ПЭ-2 — 50 г.
    3. Прокладка поролоновая — 5 шт.
    4. Прокладка (только для трансназального рН-зонда) — 33 шт.
    5. Фиксатор (только для трансназального рН-зонда) — 33 шт.
