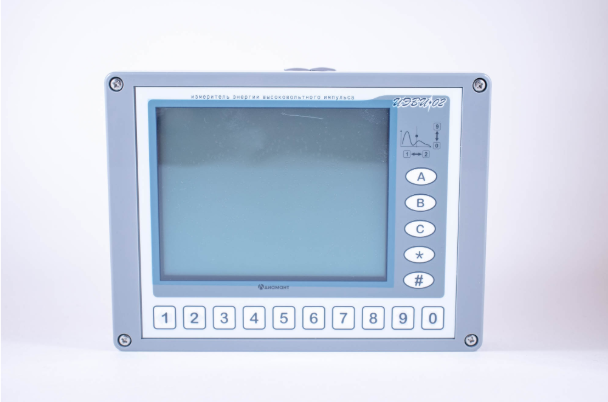

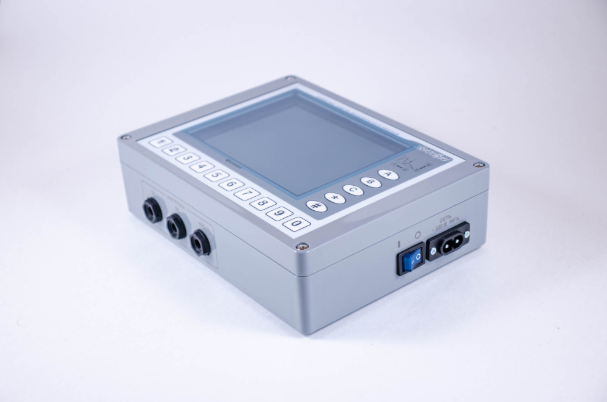

Измеритель энергии высоковольтного импульса ИЭВИ–02 Диамант
По запросу
Предназначен для измерения энергии импульсов, подаваемых на его высоковольтный вход от внешних источников (например дефибриллятора) и сохранения результатов измерения в памяти измерителя.
Технические характеристики измерителя энергии высоковольтного импульса:
| Диапазон измерения энергии высоковольтного импульса | от 5 до 50 Дж, при амплитуде импульса до 2кВ |
| от 50 до 650 Дж, при амплитуде импульса 2 ÷ 8кВ | |
| Длительность высоковольтного импульса | 0,1 ÷ 20мс |
| Абсолютная погрешность измерения энергии в диапазоне | от 5 до 50 Дж, не более ±2,5 Дж |
| Относительная погрешность измерения энергии в диапазоне | от 50 до 650 Дж, не более ± 5% |
| Отношения коэффициентов передачи усилителей по высоковольтному и низковольтному входам | 0,001 ± 2% |
| Активное сопротивление эквивалентной нагрузки | 25 ± 2%, 50 ± 2%, 100 ± 2% (Ом) |
| Электрическая прочность изоляции между цепями сетевого питания 220 В и корпусом измерителя в нормальных условиях | не менее 4 кВ |
| Электрическое сопротивление изоляции в нормальных условиях | не менее 20 Мом |
| Номинальное напряжение и частота питающей сети | 220+22 В, 50+0,5 Гц |
| Мощность, потребляемая от сети | не более 10 ВА |
| Габаритные размеры измерителя | 200х160х55 мм |

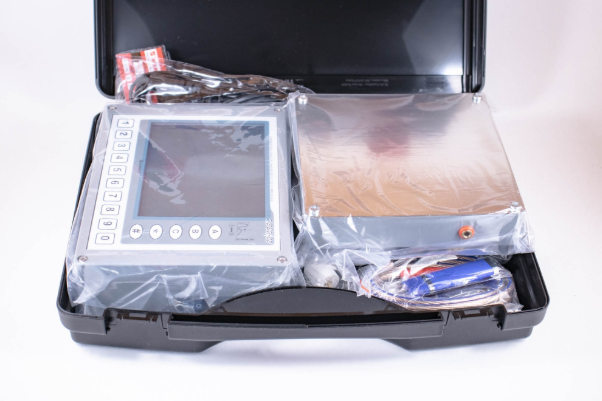

| Масса измерителя (с боксом для переноски) | не более 3 кг |
