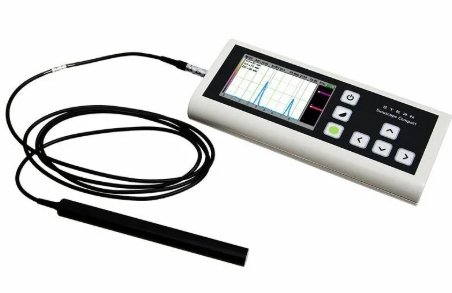

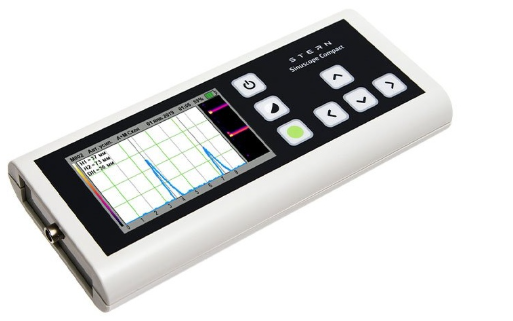

Эхосинускоп Stern Sinuscope Compact
Прибор эхосинускоп Stern Sinuscope Compact относится к ультразвуковому медицинскому оборудованию класса А+B, и предназначен для исследования верхнечелюстных и лобных пазух носа методом эхосинусоскопии.Этот метод позволяет быстро и точно провести исследования состояния пазух, наличия или отсутствия жидкостей в пазухах, размеры пазух, а также в некоторых случаях наличия полипов.
В приборе эхосинускоп Stern Sinuscope Compact использован метод ультразвукового исследования придаточных пазух, основанный на свойстве ультразвука отражаться на границе двух сред с различным акустическим сопротивлением. Учитывая направление луча и положение отражающей точки, можно определить местоположение интересующих исследователя структур. В эхосинускопии рассматриваются эхосигналы, отраженные от границ «мягкая ткань/кость», «кость/воздух», «кость/содержимое пазухи», «содержимое пазухи/кость».
Коэффициент отражения ультразвука сильно отличается для различных границ раздела. На границе «кость/воздух происходит полное отражение ультразвука. На границе „кость/содержимое пазухи“ происходит частичное отражение ультразвука, а часть ультразвуковой энергии проходит через границу и распространяется в жидкости, например, в жидком содержимом гайморовой пазухи.
Технические характеристики:
|
Потребляемая мощность прибора
|
не более 2 ВА |
|
Входное номинальное напряжение питания
|
5 ± 10% В постоянного тока от кабеля «USB Type-C – USB» |
|
Время непрерывной работы прибора от встроенной аккумуляторной батареи
|
не менее 8 часов |
|
Емкость аккумуляторной батареи питания
|
1300 мАч (с номинальным напряжением 3,7 В) |
|
Динамический диапазон усиления сигнала УЗ Датчика (чувствительность)
|
не менее 40 дБ |
Технические характеристики адаптера (зарядное устройство)
|
Входное номинальное напряжение питания
|
220/230 В ± 10% переменного тока с частотой 50 Гц. |
|
Выходное номинальное напряжение питания
|
5 ± 10% В постоянного тока |
|
Максимальный выходной ток устройства
|
1А |
|
Габариты и масса
|
|
|
Габаритные размеры прибора (Д×Ш×В)
|
172 мм×77 мм×25 мм ± 10% |
|
Датчик ультразвуковой с соединительным кабелем
|
|
|
Диаметр датчика
|
10 мм |
|
Длина датчика
|
130 мм |
|
Длина соединительного кабеля
|
1500 мм |
|
Устройство питания (адаптер для подключения к электросети)
|
|
|
Длина адаптера
|
66 мм |
|
Ширина адаптера
|
35 мм |
|
Длина кабеля USB
|
1030 мм |
|
Масса «Stern Sinuscope Compact»
|
|
|
Основной блок (1 шт.)
|
0,250 кг |
|
Датчик ультразвуковой с соединительным кабелем (1 шт.)
|
0,065 кг |
|
Устройство питания с кабелем USB
|
0,035 кг |
