Аппарат "ПЕРИСКАН"

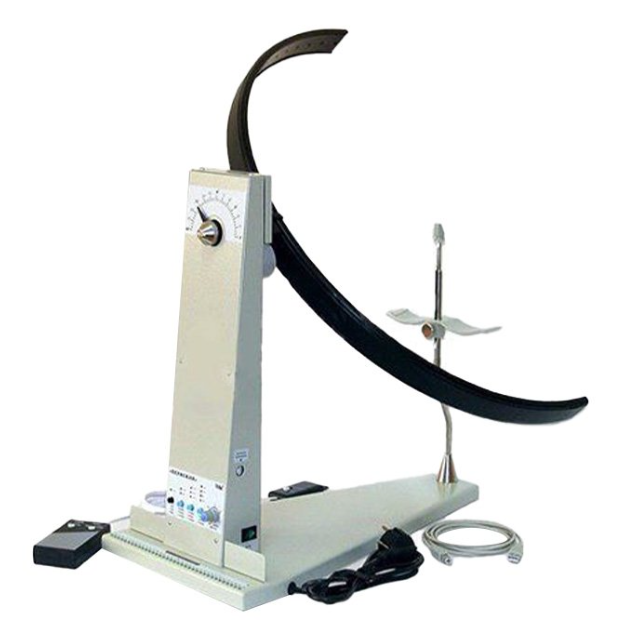

Аппарат «ПЕРИСКАН»Анализатор поля зрения – аппарат «ПЕРИСКАН» предназначен для определения границ поля зрения, оценки световой чувствительности внутри поля зрения в условиях дневного, сумеречного и ночного зрения с обеспечением пропорционального изменения интенсивности светового стимула в соответствии со шкалой Гольдманна, включения светового стимула последовательно и в хаотическом порядках, проведения статической пороговой периметрии для более детального определения порога яркостной чувствительности, а также как периметрический мускулотренер.
В настоящее время при исследовании полей зрения используется достаточно большое число различных анализаторов, называемых периметрами. Причём, стремление к компромиссу между максимальным количеством исследуемых точек и минимальными затратами времени привело к идее создания автоматизированных сферических периметров с компьютерными программами.
Однако, высокая стоимость таких устройств и непременное требование наличия компьютера делает затруднительным применение таких анализаторов в условиях офтальмологических кабинетов обычных (не специализированных) поликлиник. В таких кабинетах наиболее широкое распространение получил периметр Фёрстера, который наиболее прост в обращении, хотя и обладает рядом недостатков.
При работе аппарата «ПЕРИСКАН» совместно с компьютером пользователю предлагается удобный интерфейс программы «Periscan»:
- Информирующий о текущем выбранном режиме, о необходимости выполнить обязательные действия, предупреждающий об ошибках;
- Формирует наглядный результат диагностики на диаграмной сетке в виде непрерывной линии, огибающей область зрения с выделением областей скотом, если таковые были определены;
- Отображаются символы «Х» около угла меридиана на диаграмной сетке, если был выбран хаотический режим порядка включения световых стимулов;
- Позволяет вести базу данных по пациентам; благодаря возможности внесения данных о нем в соответствующие поля с последующим сохранением их и результатов диагностики в файле базы данных;
- Позволяет выводить из базы данных результаты диагностики пациента из всего периода его наблюдения в медицинском учреждении;
- Позволяет распечатать при необходимости результат диагностики как в монохромном так и в цветном режимах.
Технические характеристики аппарата «ПЕРИСКАН»:
| Режимы работы аппарата: — диагностика состояния полей зрения; — периметрический мускулотренер по различным меридианам |
|
| Испытательное поле – дуга: Ширина дуги Внутренний диаметр дуги |
|
| Поворот дуги вокруг горизонтальной оси с умеренной фиксацией (определено конструкцией аппарата) в основных меридианах (0°; 45°; 90°; 135°), не менее | 175°±2,5° |
| Вид светового стимула – круглое световое пятно с уменьшающимся от периферии к центру диаметром и светящееся по заданному закону. | |
| Количество областей световых стимулов | 36 шт |
| Диаметр области светового стимула (от периферии к центру дуги симметрично): для диапазона 90° – 65° для диапазона 60° – 35° для диапазона 30° – 5° |
4,1мм 2,2мм 1,2мм |
| Изменение индексов яркости световых стимулов: — автоматическое, заданное конструктивно (см. табл. 1); — вручную, добавлением значений индексов от +0,5 до +2 к заданным конструктивно. |
4 шт. (белый, красный, зеленый, синий.) |
| Количество цветов светового стимула | |
| Для режима – диагностика состояния полей зрения. | |
| Охват включения (предъявления глазу) световых стимулов в полусфере | от 0° до 355°±2,5° |
| Пределы измерения поля зрения в обе стороны от середины дуги | 90° |
| Количество включаемых световых стимулов | 36 шт |
| Расстояние между центрами световых стимулов | 26 мм |
| Цена деления шкалы лимба установки угла поворота дуги | 5° |
| Погрешность установки угла поворота дуги по шкале лимба | ±2,5° |
| Режим включения светового стимула | 3 вспышки |
| Режимы перемещения световых стимулов: — автоматический, с возможностью выбора последовательного или хаотического порядка включения световых стимулов; — ручной, пошаговый, с возможностью выбора последовательного или хаотического порядка включения световых стимулов. |
с левого края дуги к центру, затем с правого края дуги к центру |
| Порядок перемещения световых стимулов по дуге (в режиме последовательного их включения): | |
| Время перемещения светового стимула по дуге вдоль меридиана | |
| Обработка данных: — вручную по светодиодной индикаторной линейке с заполнением диаграмм по полученным данным; — автоматизированная (в составе компьютера) с распечаткой диаграмм и занесением результатов в базу данных. |
|
| Для режима – периметрический мускулотренер. | |
| Охват включения (предъявления глазу) световых стимулов в полусфере | от 0° до 355°±2,5° |
| Пределы измерения поля зрения в обе стороны от середины дуги | 85° |
| Количество включаемых световых стимулов | 18 шт |
| Расстояние между центрами световых стимулов | 55 мм |
| Цена деления шкалы лимба установки угла поворота дуги | 5° |
| Погрешность установки угла поворота дуги по шкале лимб | ±2,5° |
| Режим включения светового стимула | однократная вспышка |
| Порядок перемещения световых стимулов по дуге: | с левого края дуги (с отметки 85°) к правому краю дуги (к отметке 85°) и обратно. |
| Время перемещения светового стимула по дуге вдоль меридиана и обратно | 5±0,5с |
| Длительность режима периметрического мускулотренера | 2мин 8с±12с |
| Интерфейс подключения к компьютеру | USB |
| Питание от сети переменного тока | 220В, 50Гц |
| Мощность, потребляемая аппаратом от сети, не более | 7,5 В·А |
| Габаритные размеры | 250х500х700мм |
| Масса аппарата, не более | 7кг |
| По безопасности аппарат соответствует ГОСТ Р 50267.0 и выполнен в части электробезопасности как изделие класса I с рабочей частью типа В. | |
