Комплекс аппаратнопрограммный АКорД (Мультимиостим)
Для лечения и реабилитации ряда заболеваний нервной и опорно-двигательной системы разработано и широко используется специализированное оборудование для искусственной стимуляции мышц. Одним из таких устройств является адаптивный корректор движения «АКорД» ( «Мультимиостим»).
Аппаратнопрограммный комплекс АКорД представляет собой аппарат для функциональной программируемой электростимуляции (ФПЭС) мышц.

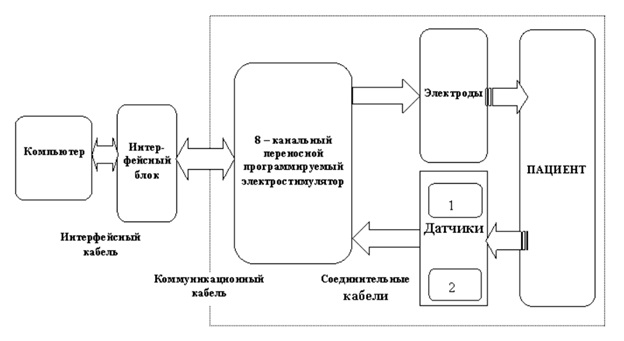

- ПЭВМ (опция)

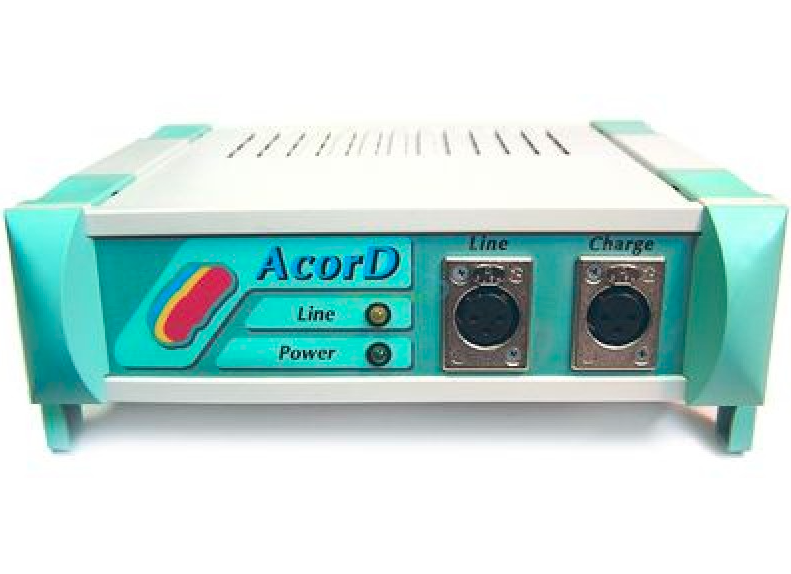

- Интерфейсный блок
- Восьмиканальный электростимулятор
- Гониометрический датчик суставного угла
- Датчик регистрации электромиографии в движении
- Комплект кабелей
- Стимуляционные электроды
- Костюм пациента из особой ткани Трикор или Неопрен, изготовленный по конверсионной технологии
- Непереносимость пациентом электрического воздействия.
- Наличие острых или хронических воспалительных заболеваний.
- Грубые неконтролируемые нарушения ритма сердца.
- Эпилепсия (относительное противопоказание).
- Выраженная патология поведения.
- Наличие острых и хронических заболеваний внутренних органов с недостаточностью их функции.
- Наличие у больного токопродуцирующих имплантатов или металлических осколков.
- Менструация (включая 1 день до начала и 2-3 дня после окончания).
- Подготовка к сеансу занимает не более 5 минут
- Ведение базы данных с возможностью сохранения индивидуальных настроек для каждого пациента до окончания всего курса реабилитации

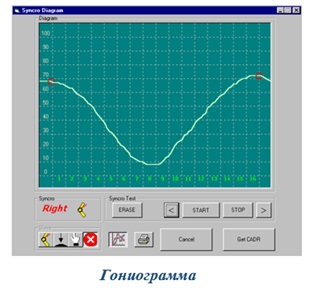

- Удобное графическое изображение гониограммы шагового цикла пациента для наглядности процесса терапии
- Возможность проведения сравнительного анализа с мониторингом динамики эффективности лечения
- Автономность электростимулятора за счет долгой работы аккумулятора, что позволяет обходится без подсоединения устройства к ПЭВМ и проводить сеансы не только в стационаре, но и за его пределами (на улице, в парках и пр.)

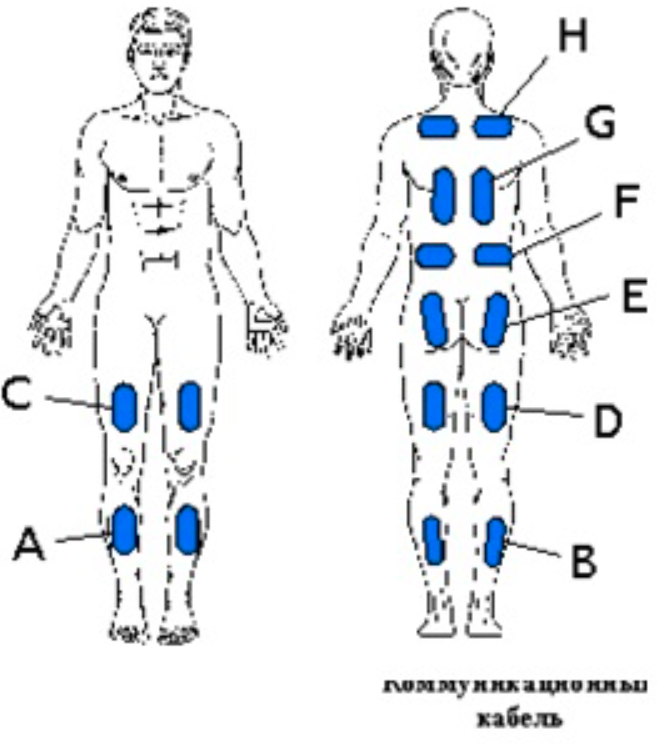

1. Подготовительный этап занимает от пяти до десяти минут. Во время проведения сеанса на мышцы ног и/или области тазобедренных суставов крепятся электроды по специально прилагаемой схеме и фиксируются эластичными лентами и индивидуальным костюмом пациента. К электростимулятору подсоединяется коммуникационный кабель, который связывает его с интерфейсным блоком и компьютером. Из-за особенности конструкции неверное подсоединение исключено.
2. После подключения ПК и запуска ПО пользователь выбирает номер канала и программирует задачи для выбранной мышцы. Процедура повторяется для всех подключённых каналов. Настройка проводится один раз на весь курс восстановительного лечения под индивидуального пациента. Настройка фаз и длительности стимуляции каждой мышцы занимает пару минут.
3. Третьим этапом настраивается ток стимуляции. Выбирается соответствующий номер канала и амплитуда тока в нем. Нажатие кнопки «TEST» приводит к генерации тока на заданном канале. Оператор повышает величину тока до момента сокращения мышцы, подключенной к каналу. Подбор силы тока повторяется для каждого подключенного канала. Процедура занимает от пяти до 7 минут.
4. На следующем этапе проводится проверка датчика суставного угла и синхронизации. Пациент делает несколько движений, а врач проверяет работу гониометра и следит за гониограммой. При отсутствии точек синхронизации перепроверяется подключение и правильное закрепление датчика суставного угла. Ориентировочное время этапа 1-2 минуты.
5. На последнем этапе проведения проверки после нажатия кнопки «START» и начала движения пациентом электростимулятор подает на мышцы электрические импульсы, а оператор отслеживает состояние больного и выясняет его субъективные ощущения. После окончательной регулировки электростимулятора кабель отключается и отсоединяется, а все запрограммированные настройки автоматически пересылаются и запоминаются в микропроцессорном модуле электростимулятора. Полученные индивидуальные настройки параметров стимуляции пациента сохраняются в базе данных ПО в виде файла.
6. Сеанс лечения начинается без управления компьютера, а электростимулятор самостоятельно (автономно) адаптируется под частоту шагов и при необходимости корректирует подачу импульсов запрограмированной длительности, это позволяет менять продолжительность стимуляции конкретной мышцы в зависимости от темпа ходьбы. Во время процедуры у пациента имеется возможность самостоятельно регулировать ток электростимуляции, опираясь на свои субъективные ощущения, а при необходимости вообще отключить устройство.

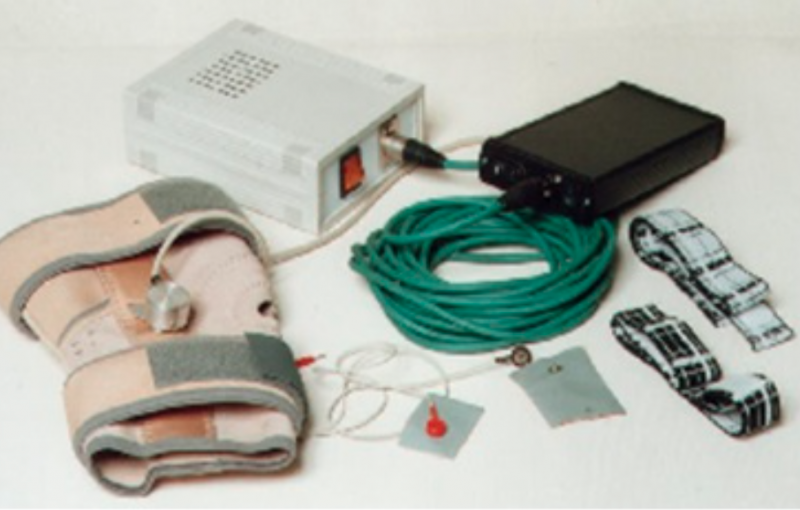

- Восьмиканальный переносной электростимулятор в кожаном чехле-1шт
- Интерфейсный электронный блок-1шт
- Угловой синхродатчик (цифровой гониометр) -1шт
- Контактный (пяточный) тензометрический синхродатчик-1шт
- Датчик регистрации динамической (в движении) ЭМГ -1шт
- Костюм пациента с комплектом стимуляционных электродов-1шт
- Комплект соединительных кабелей для ходьбы-1шт
- Комплект соединительных кабелей для стимуляции в покое-1шт
- Интерфейсный кабель (компьютер – интерфейсный блок) -1шт
- Коммуникационный кабель (интерфейсный блок – электростимулятор) -1шт
- Программное обеспечение-1шт
- Гальваническая развязка между каналами – 1,5 кВ
- Количество независимых каналов – 8
- Количество гониометров – 1
- Диапазон регулирования тока в канале – 0-100 мА
- Длительность пачки импульсов, не более – 0,6 сек
- Длительность биполярного импульса – 50-250 мкс
- Диапазон частоты следования импульсов – 50-85 Гц
- Точность (дискретность) временнóй
- двойного шагового цикла – 6,25%
- Время автономной работы при 50% токах – 10 ч
- Время полной зарядки аккумуляторов – 14 ч
- Длина коммуникационного кабеля – 10 – 50м
- Размеры – 225*110*35 мм
- Масса, не более –
- Гальваническая развязка от сети – 6,5 кВ
- Потребляемая мощность, не более – 25 Вт
- Размеры – 250*220*75мм
- Масса, не более –
